應用及危害

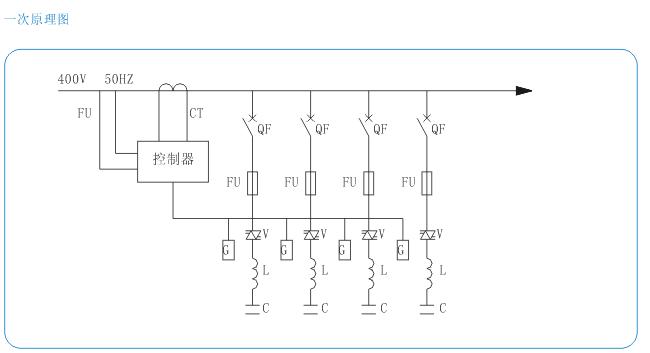

主要適用于含有較大量諧波的系統中，GTCF-F裝置由電容器串聯濾波電抗器組合而成，在工頻呈電容性，改善功率因數，在所設計的諧振頻率時形成串聯諧振，使次K-C回路在次頻率時形成非常低的阻抗，而能吸收大部分的諧波電流，從而改善系統中電壓的電流的諧波畸變率。在實際工程中，用戶的負載特性和容量不盡相同，我們會根據情況，設計不同方式（單調諧、雙調諧、高通、組合等）不同諧振頻率（5次、7次、11次），不同容量的諧波濾波器，所以GTCF-F是你的理想選擇。
廣泛應用于店里、冶金、鐵道、軍工、石油、機械、化工港口、輕工、建材、礦工、造紙、造船等配電系統中，要求動態無功補償且同時需要抑制或治理諧波的場合；尤其適用于諧波，負荷較大且變化的工況。
作用：
1.有效支援系統電壓，確保系統正常運行
2.保障功率因數達標，避免罰款，同時有效提高設備利用率
3.有效抑制或治理諧波
4.降損節能
特點：
1.零電流投切先進的大功率晶閘電流過零點投切技術，實現零電流投入，零電流切除，無涌流，無沖擊。
2.快速動態響應快速跟蹤系統負荷無功變化，實時動態響應投切，系統響應時間≤20ms。智能化配置智能監控終端，將動態無功補償濾波成套裝置與配電自動化系統有機結合起來，實現瞬間投切控制，相關電能質量、配電參數的現場在線監控及遠方遙測、遙信。遙控，同時具備過流、過壓、欠壓、三相不平衡、溫度超限等多種數字化保護功能。
適用環境參數：
1． 運行環境溫度-20℃＋45℃
2． 25℃時，相對溫度不超過90%
3． 海拔高度不超過2000米
4． 無劇烈震動和沖擊
5． 無導電及爆炸性塵埃、無腐蝕性氣體
主要技術指標：
1.額定電壓：400V（特殊要求可制定）
2.動態響應時間：≤20ms
3.額定測量電壓：400V/100V
4．額定測量電流：5A
5.諧波測量范圍：1-31次
6.精度：電壓、電流0.5級
7.功率1.5級
8.基波無功補償：功率因數可達到0.9-0.98以上
9.諧波濾除率：5次諧波的濾除≥50%
10.穩定電壓范圍：滿足GB12326-90的要求?！鱑≤＋2%
11.整機功耗：≤1%裝置容量
12.防護等級：IP31，戶外使用防護等級IP33（特殊要求可制定）
13.安裝與施工:按照一般電力配電2的要求安裝與施工
